Turbína IKO

Airhawk je ventilačná turbína slúžiaca k trvalému odvetraniu strešných plášťov, podstrešných priestorov, interiérov, podkrovných priestorov, šachiet panelových domov. Airhawk je bezúdržbový výrobok z vysoko kvalitných materiálov s dlhou životnosťou a s beznákladovou prevádzkou. Airhawk pracuje bez potreby ďalších nákladov napr. nákladov na elektrickú energiu. Funkčnosť turbíny zaisťuje prúdenie vzduchu z odvetrávyných priestorov na základe pohybu vetra. Airhawk je testovaná na bezproblémovú prevádzku do rýchlosti vetra 190km/h.

Odporučené množstvo turbín pre odvetranie medzistrešných priestorov

Vetraná plocha /m2/	Počet turbín /12"/	Vetraná plocha /m2/	Počet turbín /14"/
do 130	2	do 170	2
do 175	3	do 220	3
do 220	4	do 260	4

Odvetranie vnútorných priestorov

Rozmer turbíny v palcoch	Rýchlosť vetra 8km/h	Rýchlosť vetra 13km/h	Rýchlosť vetra 18km/h	Rýchlosť vetra 24km/h
12	590m3/h	920m3/h	1270m3/h	1653m3/h
14	690m3/h	1168m3/h	1647m3/h	2221m3/h

Návod na inštaláciu

SKLON STRECHY
Turbínu je možné inštalovať maximálne do sklonu 45°

POTREBNÉ NÁRADIE
Skrutkovač, nôž, vodováha, píla, kladivo, meter

PRED INŠTALÁCIOU
Pre odvetranie jedného podkrovia použite vždy rovnaký typ turbíny. Pre správny system odvetrania je potrebné zabezpečiť Rovnovážny Systém (50% nasávanie a 50% výduchy). Nasávanie je potrebné inštalovať v dolnej časti podkrovia/strechy.

SPRÁVNA POZÍCIA PRE TURBÍNOVÝ ODVETRÁVAČ

VLASTNOSTI PRODUKTU

Zmerajte sklon strechy na hrebeni pomocou vodováhy a priloženej šablony

Zarovnajte sklon na otočnej manžete so značkou na podstavci v smere hodinových ručičiek. Pomorou 3 skrutiek prichyťte manžetu na podstavci do pripravených značiek.

Umiestnite Turbínu na strechu podľa návodu, medzi krokvy a vyznačte otvor pre vyrezanie.

Vyrežte naznačený otvor. Po obvode výrezu naneste bitumenový tmel.

Zasuňte hornú polovicu podstavca pod šindle, až kým sa šindle nedotýkajú manžety. Podstavec znova podlepte a prichyťte klincami po obvode.

Otočte manžetu podstavca proti smeru hodinových ručičiek do správnej polohy.

Uzamykaciu svorku miestnite na spoj a zaistite priloženou sfarebenou skrutkou.

Všetky spoje, otvory a viditeľné klince podlepte bitúmenovým tmelom.

Turbínu umiestnite na manžetu. Vertikálne nožičky umiestnite do drážiek na manžete.Tromi skrutkami spojte vertikálne nožižky s predvŕtanými otvormi na manžete. Skrutky pritiahnite pevne ale s citom.

Po ukončení inštalácie sa presvedčte, že sa turbína otáča voľne. V prípade potreby najnižšiu čast trubíny jemne nadvyhnite a vycentrujte.

Tmely a klince

Tmel

Shingle Tmel®
310ml x 12/ balenie
Plastal Tmel
310ml x 12/ balenie

Plastal

Plastal
5kg

IKO Klince

Galvanizované lince
10kg & 23kg
(1 kg = ± 560 ks.)

Galvanizované klince

Galvanizované klince
náhradná náplň
5kg
Dĺžka: 20,25, 30, 35mm

Podkladové pásy a úžľabia

Štartovací rad

Štartovací rad > v balíku
pre Cambridge Xpress® (21 x 1m)

Štartovací rad > v balíku

Štartovací rad > Superglass®
pre Cambridge Xpress® (21 m/bdl)

Štartovací rad > Superglass®

Nárožia a hrebene

Hrebenáč > Superglass®
pre Cambridge Xpress® a Skyline šindle (9 m/bdl)

Hrebenáč > Superglass®

Hrebenáč > Quick Ridge
63 ks. x 14,3 cm ± 9 bm

Hrebenáč > Quick Ridge

Odvetrávače

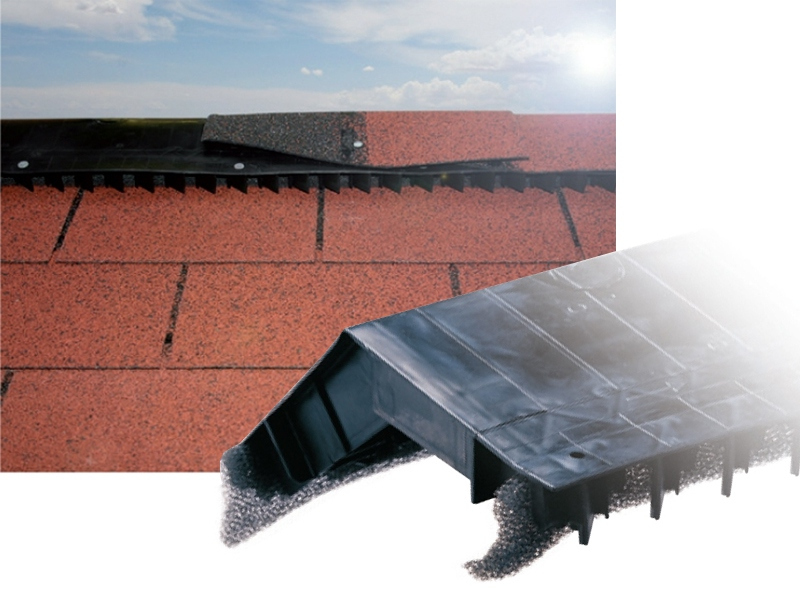

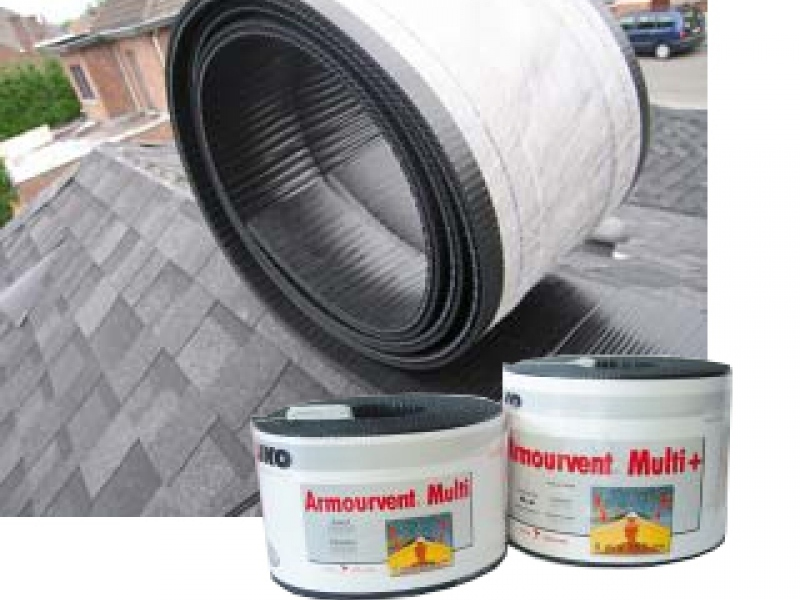

IKO Armourvent Multi

IKO Armourvent Multi je vyvážený odvetrávací systém dodaný v kotúčoch: 50% vzduchu je nasávané otvormi v spodnej časti strechy a 50% vzduchu je odvádzané odvetrávačom cez hrebeň strechy. Zabezpečí účinné a výkonné odvetranie akéhokoľvek sklonu strechy s IKO šindľami. Všetky požiadavky odvetrania dokonale dosiahnuté - jediným IKO doplnkom.

Plocha odvetrania : 275 cm2/m
Armourvent Multi - rozmer: 600 cm x 22,8 cm /Monarch Armourglass (Victorian)/
Armourvent Multi Plus - rozmer: 600 cm x 28,5 cm /Monarch-Diamant, Cambridge Xpress, Skyline, Diamant(-Shield), ArmourShield/BiberShield, Superglass(-Biber)/

IKO Armourvent Standard

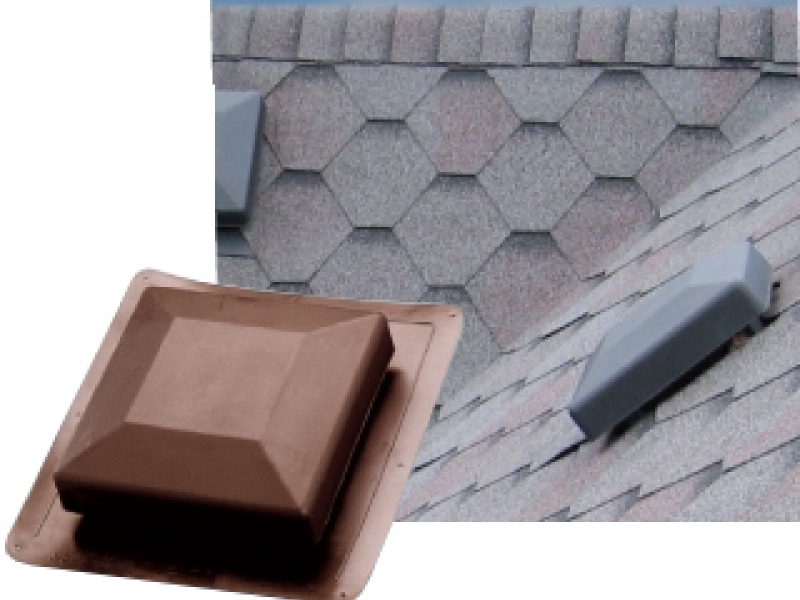

Odvetrávače IKO Armourvent Standard sú plastické a veľkorozmerné odvetrávače s vysokou účinnosťou ventilácie; sú vyvinuté s jedinečnou formovanou plochou, ktorá zabraňuje hniezdenie vtákov v odvetrávači.

Plocha odvetrania : 322 cm2/ks
Farba: čierna, hnedá

IKO Armourvent Special

Odvetrávače IKO Armourvent Special sú moderné hliníkové odvetrávače vyvinuté tak, aby na streche boli málo viditeľné. Hliník a špeciálny povrch im zabezpečuje dlhú životnosť; vďaka vnútornej členitej štruktúre sú odolné voči vtákom, hmyzu, snehu či vode. Sú dostupné v niekoľkých farbách.

Plocha odvetrania : 30 cm2/ks
Farba: čierna, zelená, červená

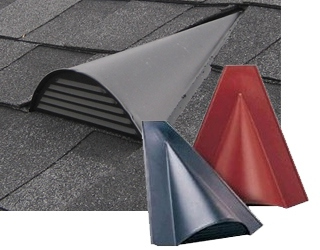

IKO Armourvent Ridge

Odvetrávače IKO Armourvent Ridge sú vyvinuté tak, aby zapadali do rovnej plochy strechy; vďaka zabudovanému špeciálnemu systému sú odolné voči dažďu, snehu, listom zo stromov či hmyzu.

Plocha odvetrania : 190 cm2/m
Armourvent Ridge - rozmer: 122 cm x 22,9 cm /Monarch, Armourglass (Victorian)/
Armourvent Ridge Plus - rozmer: 122 cm x 27,9 cm /Monarch-Diamant, Cambridge Xpress, Skyline, Diamant(-Shield), ArmourShield/BiberShield, Superglass(-Biber)/

IKO Armourvent Sanita

Strešný odvetrávač Armourvent® Sanita pre kuchyne a kúpeľne - chráni Vašu strechu pred kondenzáciou , zníži Vaše účty za energiu a odstráni nadbytočnú vlhkosť z Vášho domova, dokonca aj keď prší!

Plocha odvetrania : 90 cm2/ks
Farba: čierna

Ø A: 110mm, Ø B: 100mm, Ø C: 70mm, Ø D: 50mm
